Запасные части и оси BMT
Поставка запасных частей на оси BMT различных модификаций: Y9502, Y9501.
|
A |
B |
C |
D |
E |
F |
|
225 |
176 |
260 |
690 |
144 |
1425 |
Ось BMT Y9502 под двускатную ошиновку
Нагрузка на ось: 11 тонн
Балка / ось: круглая (D 127 мм)
Тип тормоза: барабанный (тормозной барабан 311x178)
Закажите обратный звонок, в ближайшее время мы свяжемся с Вами:
+7(351) 777-94-41 +7(900) 027-71-77
+7(351) 777-94-42 +7(900) 026-06-60
Перечень запасных частей на ось BMT Y9502 в наличии:
|
№ детали на схеме |
Название детали |
Номер по каталогу |
Заказать |
Фото
|
|
1 |
Крепёжный болт колпака ступицы |
FB 08/125/025 |
|
|
|
2 |
Колпак ступицы (6 отв) |
501887С |
|
|
|
3 |
Прокладка колпака ступицы |
502473 |
|
|
|
4 |
Гайка оси |
502462 |
|
|
|
5 |
Шайба гайки оси |
790044 |
|
|
|
6 |
Стопорная шайба гайки оси |
501123 |
|
|
|
7 |
Гайка оси запорная |
502461 |
|
|
|
8 |
Подшипник (внешний) |
786116 |
|
|
|
9 |
Ступица |
786201 |
|
|
|
10 |
Тормозной барабан |
501774 |
|
|
|
11 |
Подшипник (внутренний) |
786117 |
|
|
|
12 |
Сальник ступицы |
786114 |
|
|
|
13 |
Гайка колеса |
502917 |
|
|
|
14 |
Центровочная втулка |
507694 |
|
|
|
15 |
Шпилька колеса |
786111 |
|
|
|
16 |
Штифт - стяжной пружины |
500372 |
|
|
|
17 |
Держатель ролика колодки |
500373/01 |
|
|
|
18 |
Ролик колодки |
500356/02 |
|
|
|
19 |
Стяжная пружина колодки |
786331 |
|
|
|
20 |
Стопорное кольцо опорного пальца колодки |
758525 |
|
|
|
21 |
Опорный палец колодки |
501995 |
|
|
|
22 |
Тормозная колодка |
502904 |
|
|
|
23 |
Тормозная накладка |
501570 501572 (311х178 мм) комплект |
|
|
|
24 |
Клёпка |
L9 19783/84 |
|
|
|
25 |
Грязезащитный щиток |
501576 L |
|
|
|
25а |
Грязезащитный щиток |
501576 R |
|
|
|
26 |
Заглушка щитка барабана |
500848/01 |
|
|
|
27 |
Болт крепления грязезащитного щитка |
FB 08/125/016 |
|
|
|
28 |
Суппорт/чулок оси |
786275/950102 |
|
|
|
29 |
Тормозной вал (левый) |
504742/01 L |
|
|
|
29а |
Тормозной вал (правый) |
504742/01 R |
|
|
|
30 |
Шайба тормозного вала |
500374 |
|
|
|
31 |
Уплотнительное кольцо тормозного вала |
500358 |
|
|
|
32 |
Втулка тормозного вала |
786123 |
|
|
|
33 |
Пыльник тормозного вала |
500686 |
|
|
|
34 |
Стопорное кольцо тормозного вала |
500375 |
|
|
|
35 |
Кронштейн тормозного вала (приварной) |
788527/01 |
|
|
|
36 |
Держатель втулки тормозного вала |
500363 |
|
|
|
37 |
Сферическая втулка |
500362 |
|
|
|
38 |
Болт крепления |
HB12/175/020 |
|
|
|
39 |
Болт крепления |
HB10/150/020 |
|
|
|
40 |
Пресс-маслёнка |
738016/02 |
|
|
|
41 |
Тормозная трещотка |
730101 |
|
|
|
42 |
Стяжная пружина трещотки |
786330 |
|
|
|
- |
Кронштейн тормозной камеры (приварной) |
788509/01 |
|
|
|
- |
Держатель тормозного щитка (приварной) |
500829 |
|
|
|
- |
Пресс-маслёнка суппорта |
507327 |
|
|
|
- |
Балка оси (D=127 мм) круглая |
950102 |
|
|
Ступица 786201 Тормозной барабан 501774
Ступица 786201 Тормозной барабан 501774
•1. Колпаки ступиц
Колпак ступицы (прокладка колпака, болты)
на оси BMT Y 9502 (Тормозной барабан: 311х178, нагрузка 11 000-10 000 кг)
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Прокладка колпака ступицы 502473 2
2 Болт крепления колпака ступицы FB 08/125/025 12
3 Колпак ступицы 501887С 2
2. Элементы крепления в ступичной системе (шайбы и гайки оси)

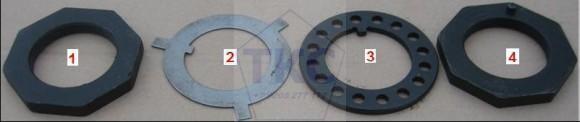

Гайка оси, шайба гайки оси, стопорная шайба гайки оси, гайка оси (запорная)
на оси BMT YKDTY 11, BMT Y 9502, Y 9501 ,BMT Y 2004
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Гайка оси 502462 2
2 Шайба гайки оси 790044 2
3 Стопорная шайба гайки оси 501123 2
4 Гайка оси (запорная) 502461 2
3. Подшипники и сальники
Подшипник внешний, внутренний и сальник ступицы
на оси BMT YKDTY 11, BMT Y 9502, Y 9501 ,BMT Y 2004
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Сальник ступицы 786114 2
2 Подшипник (внешний) 786117 2
3 Подшипник (внутренний) 786116 2
3. Тормозные колодки и накладки
Тормозные колодки, тормозные накладки (с заклёпками)
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Тормозная колодка 502904 4
2 Тормозная накладка (311х178) 501570 (19783) 4
3 Тормозная накладка (311х178) 501572 (19784) 4
4. Ремкомплекты колодок
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Опорный палец колодки 501995 4
2 Стопорное кольцо опорного пальца колодки 758525 8
3 Ролик колодки 500356/02 4
4 Держатель ролика колодки 500373/01 4
5 Стяжная пружина колодки 786331 2
6 Штифт - стяжной пружины 500372 4
7 Втулка опорного пальца колодки 501787 4
5. Грязезащитные щитки
на ось BMT Y 9502, Y 9501
1 Грязезащитный щиток 501576 L 2
2 Заглушка грязезащитного щитка 500848/01 2
3 Грязезащитный щиток 501576 R 2
4 Держатель тормозного щитка (приварной) 500829 2
5 Болт крепления грязезащитного щитка FB 08/125/016 6
6. Ремкомплекты тормозных валов
Ремкомплект тормозных валов
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501
1 Сферическая втулка 500362 2
2 Втулка тормозного вала 786123 (нейлон) 2
3 Пыльник тормозного вала 500686 2
4 Уплотнительное кольцо тормозного вала 500358 8
5 Шайба тормозного вала 500374 8
6 Стопорное кольцо тормозного вала 500375 4
7 Держатель втулки тормозного вала 500363 4
8 Болт крепления HB12/175/020 12
9 Болт крепления HB10/175/020 8
7. Тормозные валы
Тормозные валы (левый/правый) на ось BMT Y 9502, Y 9501
1 Тормозной вал (левый) 504742/01 L 1
2 Тормозной вал (правый) 504742/01 R 1
